Циклоны типа ЦН-15 предназначены для сухой очистки газов, выделяющихся при сушке, обжиге, агломерации, аспирации, сжигании топлива и других технологических процессах. При этом недопустимо применение данного типа циклонов в условиях токсичных и взрывоопасных сред, а также для улавливания сильно слипающих пылей.

Типоразмер циклона ЦН-15 подбирают исходя из производительности с учетом оптимальной скорости в цилиндрической части циклона.

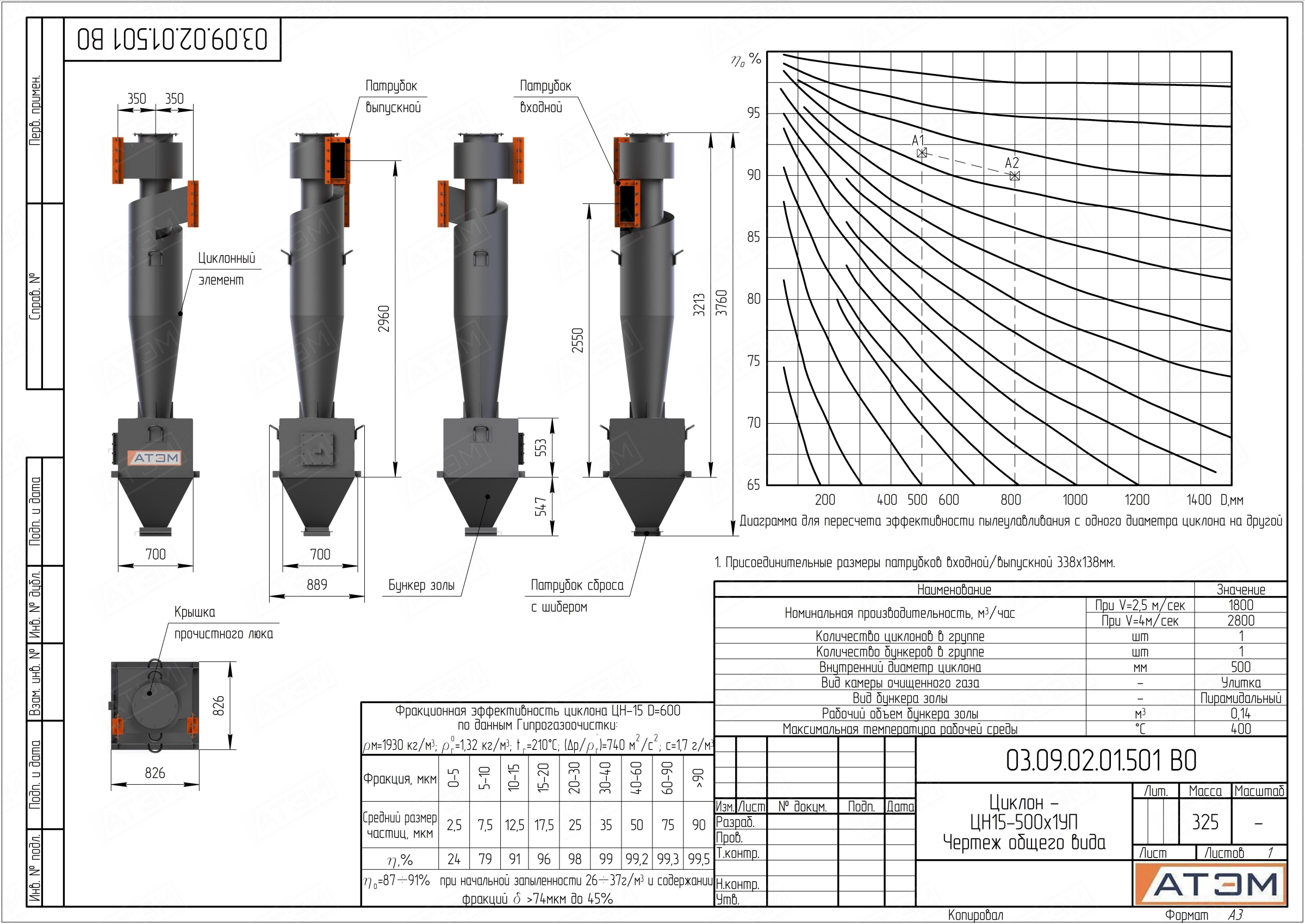

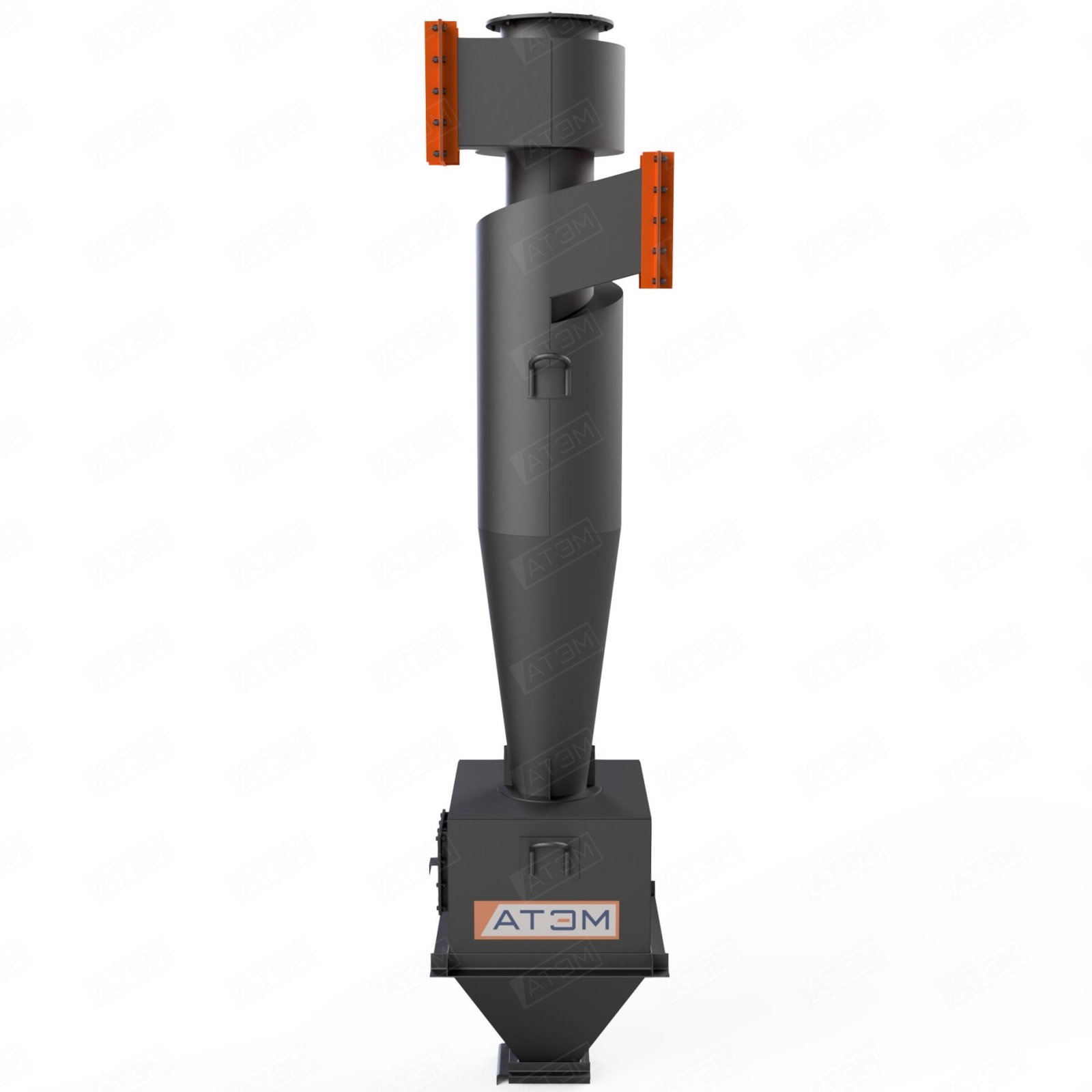

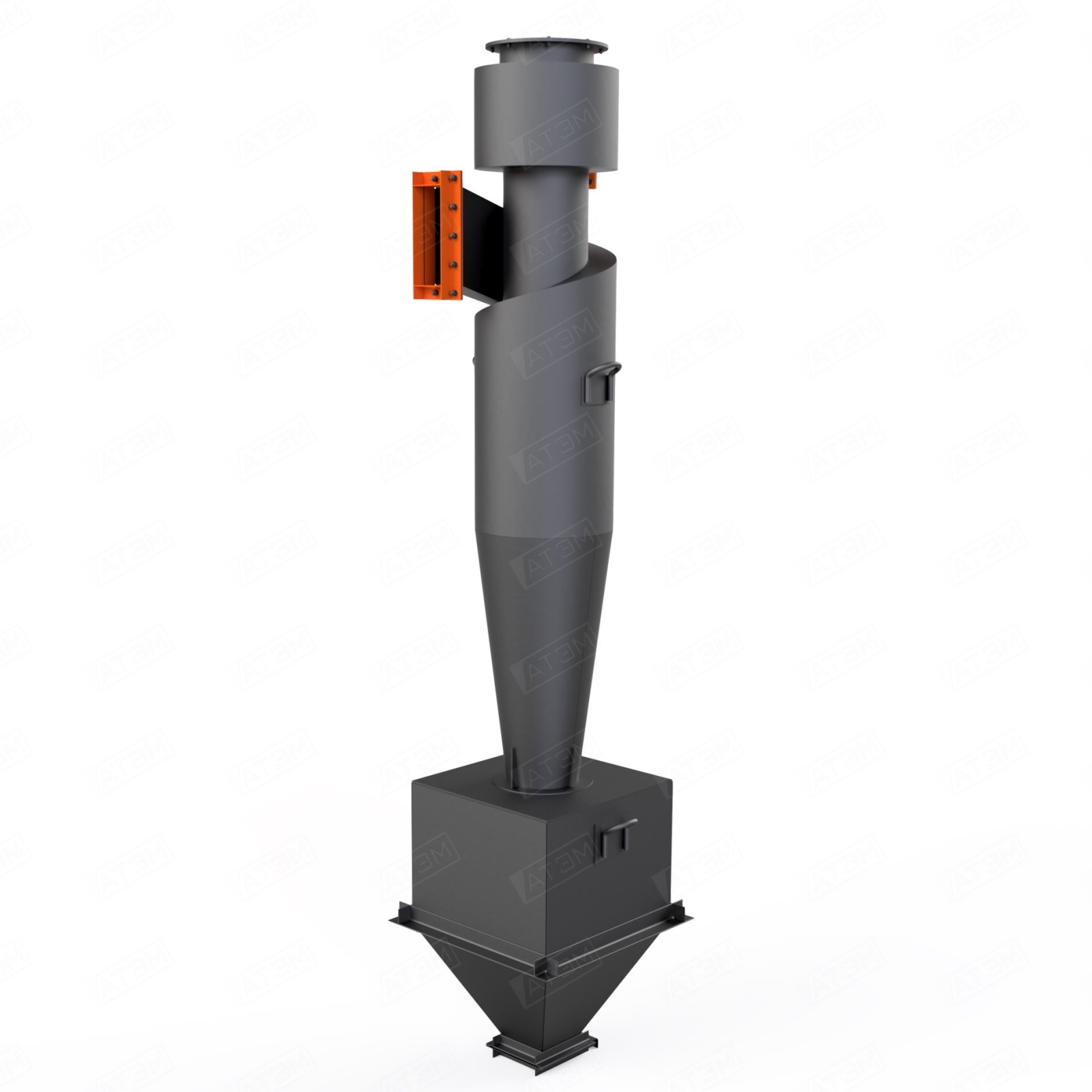

Конструкция циклонов ЦН-15:

В зависимости от расхода очищаемого воздуха циклоны могут применяться в одиночном либо групповом исполнении, состоящем из 2, 4, 6 и 8 циклонов. При подборе типоразмера циклона учитывается, что с увеличением диаметра циклона степень очистки воздуха уменьшается. Циклоны с диаметром менее 800 мм не рекомендуется применять для улавливания абразивной пыли.

Конструкция циклона рассчитана на температуру среды до 400°С и разряжение (давление) 5(500) кПа (кгс/м2) . Циклоны ЦН-15 изготавливаются  левого и правого исполнения. Они устанавливаются как на всасывающей линии , так и на линии нагнетания. В зависимости от этого одиночный циклон комплектуется с улиткой на выходе очищенного воздуха или зонтом. При очистки воздуха от абразивной пыли, вызывающей износ крыльчаток вентилятора, циклоны устанавливаются перед вентилятором. При групповом исполнении циклонов патрубки с выходом очищенного воздуха могут объединяться сборным коллектором с выходом воздуха вертикально и системой улиток каждого циклона, объединенных общим фланцем. В первом случае группа циклонов носит название ЦН-15-СП, во втором случае ЦН-15-УП, где П - форма бункера циклона- пирамидальная; числа 200,300,400 и т.д. соответствуют диаметру циклона Dмм.

Материал для изготовления циклонов при температуре окружающей среды до 40°С– углеродистая сталь, при температуре ниже - 40°С - низколигированные стали.

Групповые циклоны диаметром более 600 мм поставляются в разобранном виде.

Монтаж циклона ЦН производится согласно проектной документации и СП89.13330.2016 «Котельные установки. Актуализированная редакция СНиП II-35-76».

Циклоны, поставляются в собранном виде, устанавливают на металлических или железобетонных постаментах.

Для выгрузки золы из циклона должны быть предусмотрены подъезд тележки или автотранспорта к шиберу пылесборного бункера.

Газоходы выполняются без крутых поворотов и с минимальными переменами сечения, во избежание возрастания сопротивления тракта и потери скорости.

При монтаже газоходов необходимо исключить передачу нагрузок от них на элементы циклона ЦН-15-500х1УП.

Пылеулавливающий циклон ЦН-15 монтируется как на всасывающих, так и на нагнетающих трактах.

При улавливании высокоабразивной пыли, циклоны ЦН-15 устанавливаются перед вентиляторами.

Для осмотра и чистки газоходов необходимо по линии тракта предусмотреть съемные части газоходов.

Циклон, пылесборный бункер, подводящие и отводящие газоходы должны быть теплоизолированы.

В циклоне должен быть исключен конденсат водяных паров из очищаемых газов, для этого температура стенки под теплоизоляцией должна быть выше точки росы.

На этапе планирования строительства котельной, либо ее технического перевооружения очень важно изначально принять правильные решения, которые позволят получить желаемый результат и своевременно ввести котельную в работу.

Решить данную задачу и избежать принципиально неверных решений позволит выполнение аванпроекта. В объеме аванпроекта выполняются расчёты, производится выбор основного и вспомогательного оборудования, принимаются компоновочные решения по расстановке оборудования, составляются схемы (механизации, тепловые, аэродинамические и пр.).

Итогом является пояснительная записка с разъяснением принятых решений, укрупнённая спецификация оборудования и материалов, графическая часть и подробное техническое задание для дальнейшей реализации строительства котельной.
