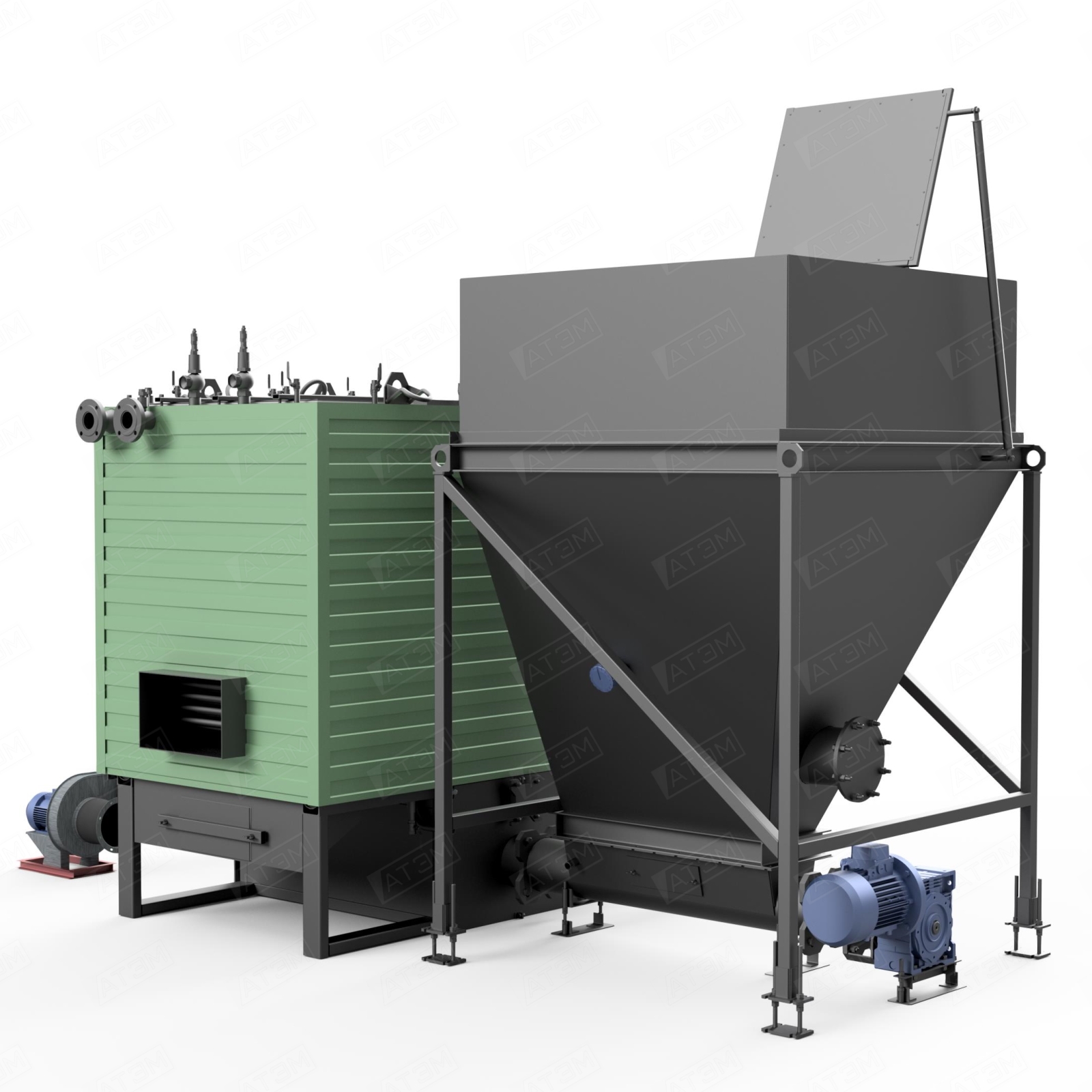

  • Механизированный котёл на щепе и опилках КВм-0,3 - 0,6 Д (2)

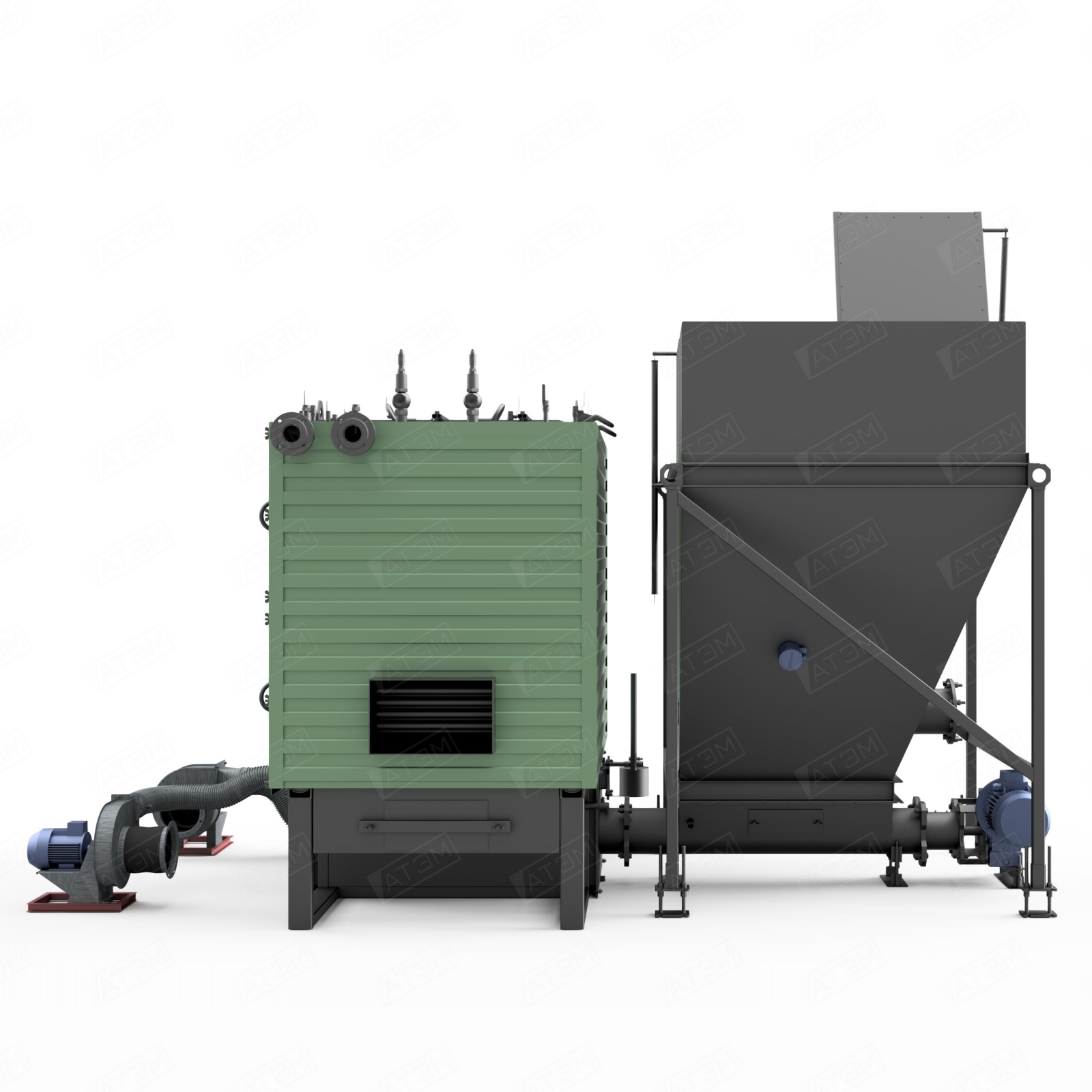

  • Механизированный котёл на щепе и опилках КВм-0,3 - 0,6 Д (1)
  • Механизированный котёл на щепе и опилках КВм-0,3 - 0,6 Д (3)
  • Компоновка с бункером и транспортёром_Страница_2
  • Компоновка с бункером и транспортёром_Страница_1
  • Габаритный чертёж. Котёл на щепе и опилках 500 кВт КВм-0,5Д

Механизированный водогрейный котел на щепе и опилках 500 кВт. КВм-0,5Д

Название товара Цена
Механизированный водогрейный котел на щепе и опилках 500 кВт. КВм-0,5Д по запросу

Наименование параметра Размерность Значение
Мощность кВт
Гкал/ч
500
0,43
КПД — коэффициент полезного действия % 82
Расход щепы/опилок (2440 ккал/кг) кг/ч 215
Рабочее давление воды на входе в котёл МПа 0,3-0,6
Расход воды через котёл м3 17,2
Температура воды на входе и выходе °С 70-95
80-105
Объём отапливаемого жилого здания * м3 21 000
Площадь отапливаемых помещений в здании не более ** м2 7 000

* при высоте потолков до 10м, температуре наружного воздуха -37 °С и скорости ветра не более 3,5м/с.

** при высоте потолков 3м.

Расчёт выполнен в соответствии с методикой МДС 41-4.2000.

Механизированный водогрейный котёл для работы на щепе и опилках мощностью 500 кВт (0,5 МВт) – КВм-0,5Д в газоплотном исполнении предназначен для работы с механизированной подачей древесного топлива, а также сохраняет возможность ручной подачи топлива (дров, каменного и бурого угля).

Котёл водогрейный КВм-0,5Д работает с принудительной циркуляцией воды при рабочем давлении до 0,588 МПа (6,0 кгс/см2) и температурой нагрева воды до 95°С, возможна работа котла при нагреве воды до 105°С.

Механизированные водогрейные котлы для работы на щепе и опилках серии КВм-Д рассчитаны на работу при диапазоне регулирования нагрузки от 50 до 100% (при постоянном расходе воды через котёл).

Котёл на щепе и опилках 500 кВт — КВм-0,5Д:
— не требователен к химическому составу воды;
— в короткий срок выходит на номинальную нагрузку;
— имеет высокие показатели эффективности;
— удобен в эксплуатации и обслуживании.

Для обеспечения циркуляции воды через водогрейный котёл на щепе и опилках серии КВм применяется циркуляционный насос (не входит в стандартную комплектацию). Давление, создаваемое насосом, контролируется манометром, установленным на напорном трубопроводе насоса.

Подача щепы и опилок в топку котла КВм-0,5Д осуществляется шнековым питателем из бункера топлива.

Выгрузка золы из котла КВм-0,5Д осуществляется вручную, через топочную дверцу.

Котел водогрейный на щепе и опилках мощностью 500 кВт работает с уравновешенной тягой, создаваемой вентилятором (входит в стандартную комплектацию котла КВм-0,5Д) и дымососом (дополнительная комплектация).

Промышленные механизированные котлы на щепе производства ООО «АТЭМ» максимально просты в монтаже, который заключается в размещении котла и бункера топлива в помещении котельной и последующем подключении его к трубопроводам и газоходу, а также подключении электрооборудования (вентиляторов, дымососа, питателя топлива) и шкафа управления.

*Водогрейные механизированные котлы мощностью 500 КВт на щепе и опилках могут также иметь следующие наименования: котел КВм-0,5 КДО, котел на щепе 500 кВт, котел на опилках 500 кВт, котел-0,5 щепа, котел-0,5 опилки, котел 500 на щепе и опилках, котел КВ 500 кВт на щепе и опилках, котел 500 кВт КДО.

Стандартная комплектация механизированного котла на щепе и опилках 500 кВт — КВм-0,5Д:
— механизированное топочное утройство МТУ — 1 шт.
— вентилятор топочного устройства — 1 шт.
— вентилятор котла — 1 шт.
— предохранительный клапан — 2 шт.;
— манометр технический — 2 шт.
— термометр — 2 шт.
— кран трёхходовой — 2 шт.
— кран шаровый — 1 компл.
— документация.


Дополнительная комплектация механизированного котла на щепе и опилках 500 кВт — КВм-0,5Д:
шкаф управления котлом;
— бункер топлива;
— клапан пожаротушения;
— насос циркуляционный;
— дымосос;
золоуловитель;
— циклон;
труба дымовая.

Монтаж механизированного водогрейного котла КВм мощностью 500 кВт Алтайтеплоэнергомаш максимально прост за счёт его поставки укрупнёнными монтажными блоками максимальной заводской готовности.

Монтаж водогрейного котла КВм-0,5Д на щепе и опилках заключается в установке котла и бункера топлива на предварительно выравненный пол котельной и последующему подведению к котлу трубопроводов, с установкой запорной арматуры и контрольно-измерительных приборов (входят в стандартную комплектацию) и газохода. А также подключения и настройки шкафа управления котлом, подключения к шкафу вентиляторов, дымососа и шнекового питателя топлива.

Размещение котла в котельной должно производиться с учетом требований СП89.13330.2016 Актуализированная редакция СНиП II-76 «Котельные установки».

По окончанию сборки:
— произвести внешний осмотр котла с целью поверки состояния сварочных монтажных швов.
— произвести гидравлическое испытание котла КВм-0,5Д давлением не более 1,5 Рраб.
— произвести прокрутку механизмов (шнекового питателя, вентиляторов и дымососа).

Механизированный котел на щепе и опилках КВм 500 кВт готов к работе.


На этапе планирования строительства котельной, либо ее технического перевооружения очень важно изначально принять правильные решения, которые позволят получить желаемый результат и своевременно ввести котельную в работу.

Решить данную задачу и избежать принципиально неверных решений позволит выполнение аванпроекта. В объеме аванпроекта выполняются расчёты, производится выбор основного и вспомогательного оборудования, принимаются компоновочные решения по расстановке оборудования, составляются схемы (механизации, тепловые, аэродинамические и пр.).

Итогом является пояснительная записка с разъяснением принятых решений, укрупнённая спецификация оборудования и материалов, графическая часть и подробное техническое задание для дальнейшей реализации строительства котельной.
